HZS120標準型混凝土攪拌樓
時期：2018-04-14 10:30:57 點擊數：

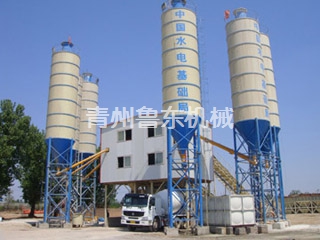

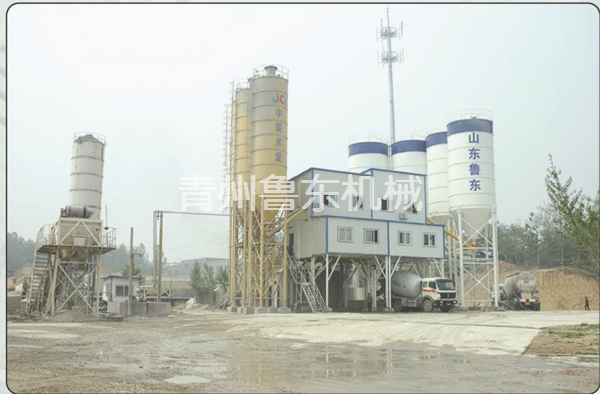

HZS120型混凝土攪拌設備按照GB10172-88《混凝土攪拌站（樓）技術條件》，引進消化吸收德國同類產品**技術設計制造，其功能是將混凝土的原材料—水泥、水、砂、石、粉料、附加劑等，按預先制定的配合比，生產出符合質量的成品混凝土。適用于各類予制構件廠、道路、橋梁、水利、碼頭等工業及民用建筑工程施工單位，可攪拌各種干硬性、塑性、流動性、輕骨料混凝土和各種砂漿，尤其適合于港口、公路、橋梁及商品混凝土生產。
主要技術特點：
1．魯東公司攪拌主機，攪拌速度更快，混凝土質量更好。
2．魯東公司開發的控制軟件，功能更強大，###性高。
3．獲得###專利技術的點動補料技術及自動扣稱功能，###動態計量**符合###標準。
4. ###的微機自動控制，配合高質量的稱重儀表，運算速度快，計量**高。
5．法國施耐德電氣元件，臺灣研祥工控機，**制造工藝，###系統穩定、###。
6．控制面板流程化設計，帶狀態指示，工作界面人性化設計，使操作更簡單，管理更容易。
7．采用模塊化設計，運輸、安裝、調試簡單方便，周期短。
8．?dāng)嚢铏C(jī)維修通道設有開門斷電保護，###**###。
9．主樓及物料輸送系統為全封閉結構，除塵效果超過###標準要求。

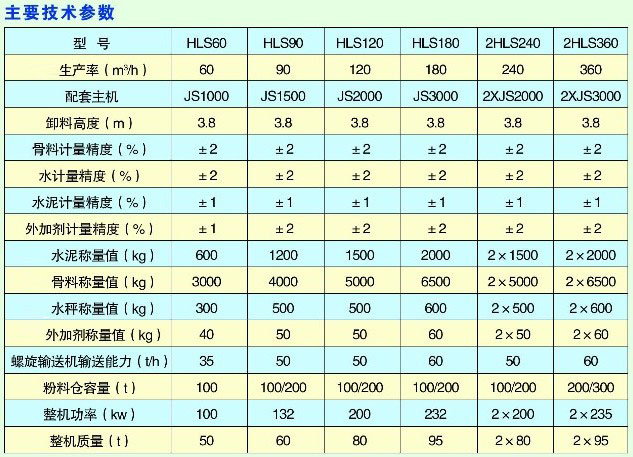

HZS120混凝土攪拌樓配置表
| 序號 | 名稱 | 技術參數、規格及說明 | 備注 | |
| 1 | 攪拌系統 | 1、型號：MAO3500/2000 2、型式：雙臥軸強制式 3、進料容量：3000 L 4、出料容量：2000L． 5、卸料高度：3.8 m 6、電機功率：37kW×2 7、攪拌葉片、襯板：**材料 系統說明： 1、星齒輪減速器，體積小、效率高、極為###。 2、襯板、葉片材質為高鉻**鑄鐵，角度設計合理，攪拌效果好，速度快，使用壽命長。 3、四軸端配有全自動密封注油系統。 4、卸料門為液壓油泵控制，有三個停留點及手動開閘，無噪音。 5、超重設計，減震###。 |
攪拌主機： 珠海 仕高瑪 |
|
| 2 | 控制系統 | 電氣控制系統由電腦主機、顯示器，打印機、通信電纜，稱重儀表等組成。 l、運行與管理于一體，操作簡單方便。 2、配料系統采用微機集中控制。 3、攪拌站運行數據可保存10年以上，便于設置管理。 4、配方可以用數字表示，方便用戶識別，配方數可幾十種。 5、具有誤差分析及自動檢測功能。 6、在脫離自動控制的情況下，手動操作系統仍能完成對攪拌站的控制，如配料,攪拌,卸料等工作。 7、本系統強電部分自成一體，與弱電部分###分開，提高了弱電的抗干擾能力，也使強電部分大為簡化，維護更為方便。 8、配有四畫面監控系統。 系統說明：本系統所用主要硬件均采用施耐德產品，具有性能**，###性高，外型美觀等特點?？刂婆_(tái)采用人機工程學原理設計，操作舒適。 |
1、工控機：研祥 2、打印機：愛普生 3、顯示器：19" 4、攪拌樓控制軟件：博碩 5、主要電氣件：施耐德 6、監控系統： 彩色攝像機 彩色監視器 四畫面處理器 |
|
| 3 | 提升系統 | 骨料提升系統采用平皮帶輸送機： 1、電機滾筒：37kW 2、傾角：a=l8° 3、平皮帶規格：B=1000 4、皮帶速度：2m/s 5、輸送能力：1200t/h 6、暫存料斗：3m3 7、卸料氣缸：QGA125-380-MP1 系統說明：輸送機上蓋下兜，可適應全天候工作。暫存料斗縮短了配料時間，提高了生產率。 |
l、平皮帶：浙江天際 2、氣缸：山東煙臺 |
|
| 4 | 骨料稱量系統 | 骨料稱量系統由：骨料倉、機架、稱量斗、骨料輸送機、傳感器等組成。 1、骨料倉: (1)容量： 4×20m3=80m3 (2)落料門：8個 (3)氣缸：QGA125×280 4臺 2、稱量斗 (1)容量：2m3×4 (2)計量方式：?jiǎn)为?dú)計量 (3)傳感器：1000kg×12 (4)氣缸：QGA125x340 4臺 (5)計量**：±2％ 3、皮帶輸送機 (1)皮帶規格：1000mm (2)皮帶速度：2 m/s 4、電動滾筒 (1)型號：YZ11-2-100×63 功率：l1kw (2)輸送能力：1200t/h 5、振動器：ZFl8-50 2臺 系統說明：骨料倉采用裝載機上料。每個倉有兩個卸料門，以實現計量時的粗稱和精稱。骨料計量斗有四個，每個骨料計量斗通過4只傳感器吊掛于骨料倉底艙上，4只傳感器發出的信號經處理后送往主控制室內的微機中，通過二次儀表轉換變成物料重量值顯示出米。四個稱量斗下設一條水平皮帶機。骨料配料完畢，由水平皮帶機送入斜皮帶輸送至樓項的暫存料斗內，等待和其它物料一起卸入攪拌機內。 |
1、環形皮帶：山東 2、傳感器：西安新惠 3、電動滾筒：山東淄博 4、振動器：江蘇 5、氣缸：山東煙臺 |
|
| 5 | 水泥稱量系統 | 水泥稱量系統由水泥稱量斗、氣動蝶閥、傳感器等組成。 l、水泥稱量斗： (1)容積：1600L。 (2)稱量**：±1％ 2、傳感器： 500 kg×3 3、氣動蝶閥：DN350 4、振動器：VE100/3 系統說明：水泥稱量采用全密封裝置，稱量斗通過3只壓力傳感器稱量。稱量斗料門采用意大利氣動蝶閥驅動門，開門靈活，密封嚴密。 |
l、傳感器：西安新惠 2、氣動蝶閥：廣東 3、振動器：歐力-臥龍 |
|
| 6 | 粉煤灰礦粉稱量系統 | 粉煤灰礦粉稱量系統由粉煤灰稱量斗、氣動蝶閥、傳感器等組成。 1、粉煤灰礦粉稱量斗： (1)容積：850L (2)稱量**：±1％ 2、傳感器： 500 kg×3 3、氣動蝶閥：DN 350 4、振動器：VE100/3 系統說明： 粉煤灰礦粉稱量采用全密封裝置，稱量斗通過3只壓力傳感器稱量。稱量斗料門意大利典型氣動蝶閥驅動門，開門靈活，密封嚴密。 |
1、傳感器：西安新惠 2、氣動蝶閥：廣東 3、振動器：歐力-臥龍 |
|
| 7 | 水稱量系統 | 水稱量系統由：水池、水泵、水稱量斗、氣動 蝶閥等組成。 l、供水泵型號：潛水泵 流量：107m3/h(29.7L/s) 功率：5.5 kW 2、卸水泵型號：管道泵 流量：182m3/h(53.3L/s) 功率：5.5 kW 3、水稱容積：1000L， 4、傳感器：300kg×3 5、卸料氣動蝶閥型號： DN200 6、稱量**：±l％ 系統說明：水泵在控制系統的控制下，將水池里的水泵到水稱量斗內，經傳感器稱量到預設數值時，泵停。卸水時，氣缸開啟，同時卸水泵啟動，將水泵入攪拌機機內。 |
1、供水泵：山東淄博 2、卸水泵：山東淄博 |
|
| 8 | 液態外加劑計量系統 | 外加劑稱量系統由：外加劑儲箱、外加劑稱、外加劑泵、氣動蝶閥、傳感器等組成。 1、供外加劑泵型號：75（50）DWB 各1支 流量：60m3/h(4.53L/s) 功率：2.2kw（0.75kW） 2、外加劑稱：75L 1只 3、外加劑儲箱：5m3 1只 4、稱量**：±1％ 5、傳感器：50kg×2 6、氣動蝶閥：DN100 系統說明：外加劑泵在控制系統的控制下，將外加劑儲箱里的外加劑泵出，經傳感器計量到預設數值時，泵停。卸料時蝶閥開啟，經卸外加劑泵，使外加劑流向攪拌機內。 |
l、外加劑泵：山東淄博 2、傳感器：西安新惠 3、氣缸：山東煙臺 |
|
| 9 | 主樓支架 | 由梯子、平臺、護欄、鋼構支架等組成。 | 青州魯東 | |
| 10 | 氣路系統 | 氣動系統由空壓機、氣缸、電磁閥、過濾器、氣路元件等組成。 1、空壓機： 22 kW 2、儲氣罐：0.6 m3 3、電磁閥：4V410-10 20個 4、氣源處理件:2套(另加每個粉罐1套) 系統說明： l、控制骨料落料門啟閉。 2、控制蝶閥使水泥流向攪拌機內。 3、控制蝶閥使粉煤灰流向攪拌機內。 4、控制蝶閥使水流向水秤斗內。 5、控制蝶閥使外加劑流向攪拌機內。 6、控制水泥倉的破拱。 |
1、氣缸：山東煙臺 2、電磁閥：濟南華能 |
|
| 11 | 螺旋輸送機 | 水泥螺旋輸送機： (1)規格：Φ273х10000 (2)數量：2條 (3)輸送量： 60t/h (4)電機功率：15 kw 系統說明： 1、粉料輸送采用全密封裝置，出料口與計量斗采用軟連接不影響計量**。 2、接料口為萬向球節，可調節角度偏差，且密封性好。螺旋葉片與筒體間隙小，傳輸效率高。 |
粉煤灰及礦粉螺旋輸送機： (1)規格：Φ273х10000 (2)數量：2條 (3)輸送量：60t/h (4)電機功率：15 kw |
具體數量按水泥倉配置 |
| 12 | 粉料倉 | 粉料倉： (1)規格：200t*4 (2)除塵器：4 (3)阻旋式料位計：8套 系統說明：水泥倉頂部設有防溢頂裝置，水泥由此吹入，減輕了水泥倉負荷壓力，并且防止了粉塵對空氣的污染。破拱裝置安置在錐部，與氣路系統、控制系統組合，可實時地對水泥進行自動破拱，也可手動破拱。 |
料位計： 河北固安 | |
| 13 | 控制室 | 1、采用彩色夾芯板，具有保溫、隔熱功能。 2、空調(冷暖型) 3、支架 系統說明：控制室寬敞明亮，視野開闊 |
空調使用海爾或者格力等###空調。 | |
| 14 | 外包裝 | 主樓部分采用夾芯板裝飾，骨料暫存斗上部設有除塵裝置。 | ||
| 15 | 總功率 | 約149kW | ||
